我們自己來系列
客戶需求:
學校班級有多台101年的42吋電視與無聲廣播系統,此老舊的系統使用RF Cabel訊號傳輸做廣播影像,已故障多年且零件停產無法維修。班級電視雖老舊,但都還可以開機且畫面正常。客戶希望可以繼續使用這批電視來建置班級廣播教學。
施工規劃:
依照客戶需求與現況,這次的困難點在於需要先測試評估舊型電視是否能相容RF調變後的HDMI訊號。依照客戶需求與現況,我們到校評估後確認訊號相容性沒問題,可保留班級電視與原本的廣播Cable線路。
其他需要改善的設備:
- 無聲廣播主機改為「RF調變主機-HDMI有聲廣播」-可傳輸HDMI Full HD影像+聲音
- Cable分配器-已經生鏽需全數換新(避免訊號傳輸不良)
- Cable同軸電纜接頭-已經生鏽需全數重新壓接(避免訊號傳輸不良)
施工難度:⭐⭐⭐★★ 三顆星
有聲廣播建置完成實績照片 最後有用電視播放廣播聲音的測試影片 一起來往下看-我們的施工過程! |
↓↓↓ 請點擊「閱讀完整內容」看更多
施工前-電視無聲廣播訊號現狀 我們要將故障的廣播主機從電視上拆掉 |
拆掉故障的廣播主機後 將電視接上RF同軸電纜訊號線 |
施工前-生鏽的1分2 Cable分配器 |
施工後-更換新的1分2 Cable分配器 |
施工前-生鏽的1分4 Cable分配器 |
施工後-更換新的1分4 Cable分配器 |

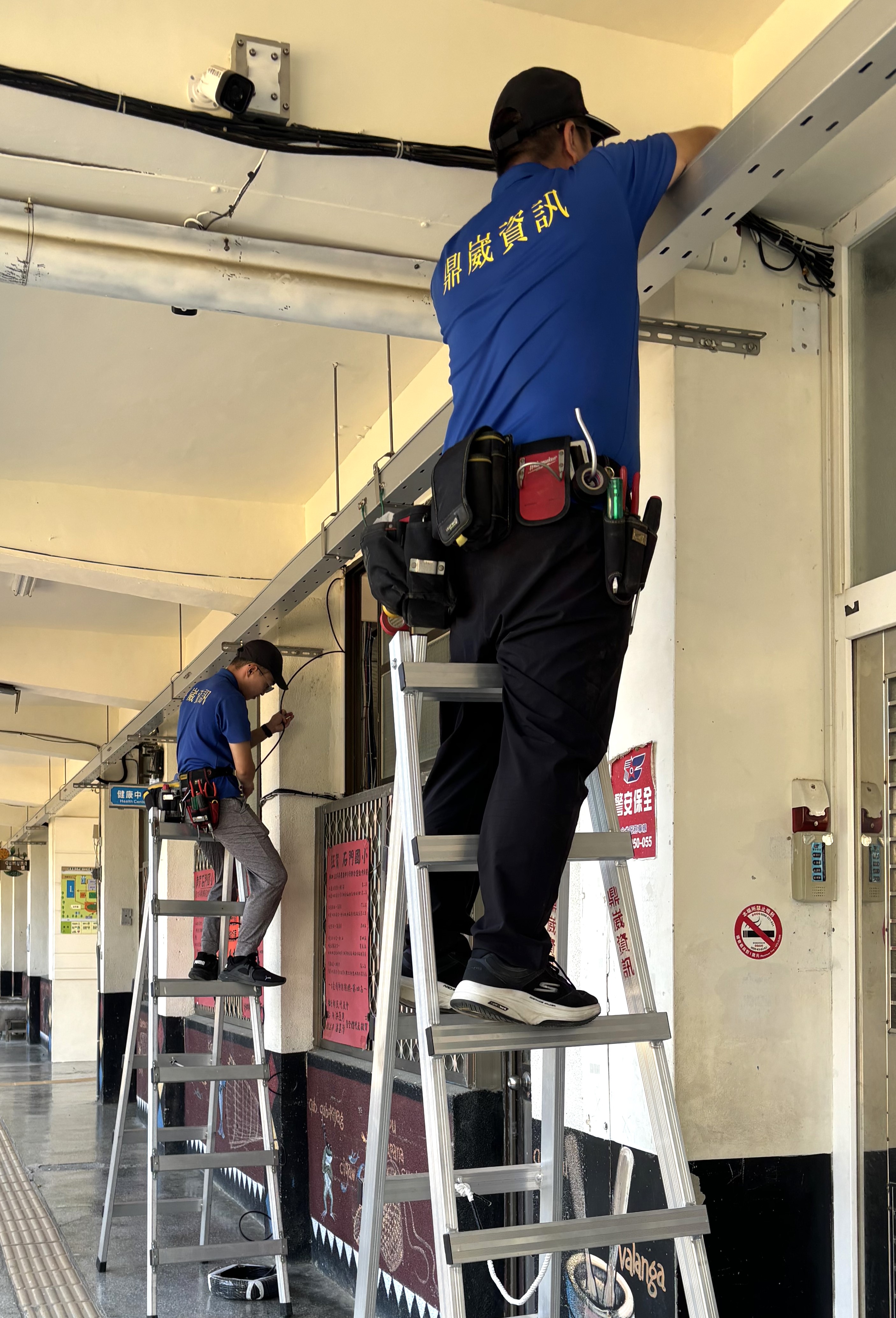

工程師-重新壓接更換新的Cable同軸電纜接頭 |
施工前-已故障要更換的無聲廣播主機
|
工程師正在設定有聲廣播主機 讓主機的數位HDMI訊號'能夠與電視匹配 |
設定班級電視的數位頻道Cable訊號 |
從辦公室電腦廣播測試-有訊號囉 班級電視-有聲廣播 施工完成! |
班級只要將電視轉到數位的CH1頻道 就可以收到辦公室電腦廣播的內容 播放影片測試照-最後一起來看測試聲音的影片↓↓↓ |
