我們自己來系列
客戶需求： 學校電腦教室線路老舊網路不穩定，座位太擠且座位數不足，需要重新規劃電腦教室的座位與數量。因座位改變需要重新配置電源插座與網路佈線。落地式機櫃位置要左移1~2米左右。
施工規劃：
1、需要先增購電腦桌來補足不足之座位數
2、要先將全部電腦與螢幕拆下，調整電腦桌方向再重新接上
3、因座位位置改變-從配電箱從新配置電線與插座33組
4、配置新網路線節點33組
5、落地式機櫃要左移1~2米到牆壁角落，機櫃內的光纖網路與通往其它機櫃的主幹網路線路需全部拆除並整線。
6、因座位位置改變協助重新配置硬體廣播的接線方式。
施工難度：⭐⭐⭐⭐⭐ 五顆星
 |
| 預計施工的全部配置示意圖 |
 |
| 改造電腦教室第一步- 為了重新配置座位，增加總共增購了6組電腦桌 (施工前-原教室的電腦座位配置，感覺很擁擠。 落地機櫃在教室左前方，預計要左移1~2米) |
 |

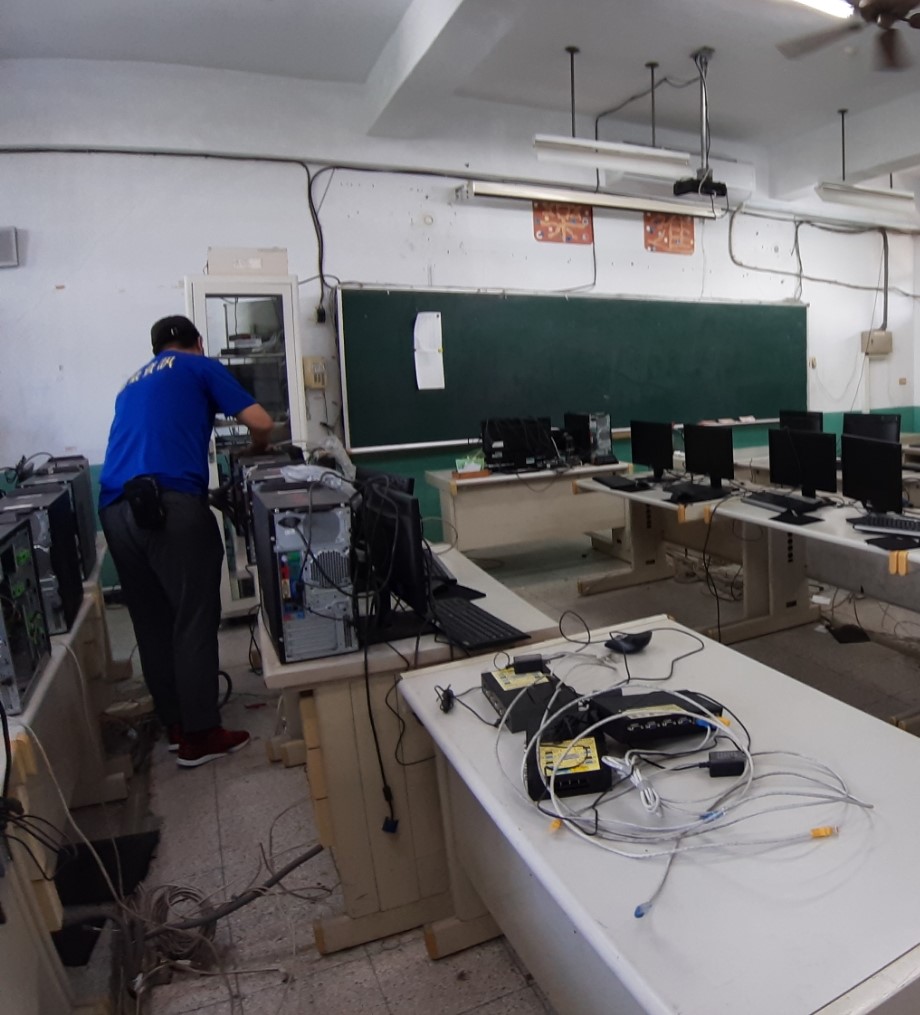

| 改造電腦教室第二步- 開始拆吧~先把全部電腦線路都拆掉，準備調整電腦桌的位置配置 |
 |
| 桌上一些硬體廣播器，拆下之後要再重新配置VGA廣播線路 |
 |
| 所有電腦與線路都拆光光了! 準備調整電腦桌的位置啦~ |
 |
| 電腦桌座位調整後的樣子-跟示意圖上畫的配置一樣 電腦桌的間距都是精算計算過的，距離剛剛好部會感覺擁擠! |
 |
| 改造電腦教室第三步- 從新配置配電箱與穩壓器線路，到各電腦的電源插座 先把舊電線都拆掉，準備拉新電線。 |
 |
| 電源盒與線槽配置施工中 |
 |
| 開始配電源線-使用2.0單芯電線 共有火線、水線、接地線三組電線 |
 |
| 改造電腦教室第四步- 配置新網路線節點 共33組 側邊走道使用120mm圓形地板配線槽，可耐踩踏喔! |
 |
| 網路佈線佈好，最後為RJ45網路頭製作 準備將網路線上機櫃 |
 |
| 改造電腦教室第五步- 落地式機櫃要左移1~2米到牆壁角落 將通往其它機櫃的主幹網路線路先全部拆除並整線 |
 |
| 處理光纖線路遷移中 |
 |
| 落地式機櫃與主幹線路~遷移完成 |
 |
| 完工照! 教學廣播測試~ |
 |
| 我們自己來-改造學校電腦教室~完工! |
